AXIS2000
High Speed -
Tatal Inspection-system
Type:Board to Board
Connector


High Speed Tatal Inspection system
世界最高レベルの検査処理能力を誇る高速検査装置です。AXIS2000aはBtoBコネクタに最適で、一般の検査テーピング装置の2倍以上の処理能力により、生産効率向上とコスト削減に貢献します。(月産600万個以上)

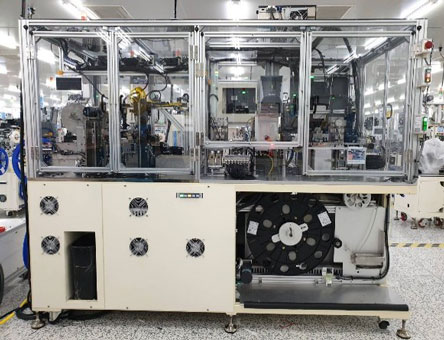

AXIS2000
6面外観検査付き一貫テーピング装置
特徴 Features


フープ供給
本装置は、リールを装置下部にセットする一体型構造となっています。これにより、省スペース化と作業効率の向上を実現しています。なお、外部からの水平供給など、特別な供給方式をご希望の場合は、別途対応いたしますのでご相談ください。

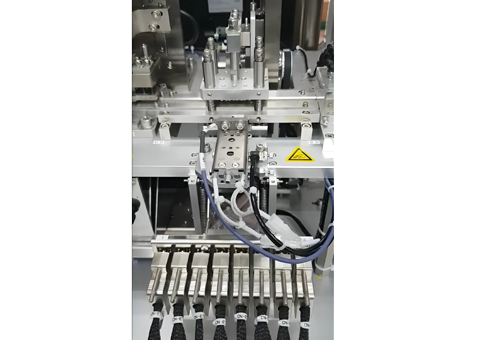

電気検査
本装置は、上下から挟み込む方式を採用しており、導通検査および耐圧検査の両方に対応可能です。この構造により、安定した接触と高精度な検査を実現し、製品の品質確保に貢献します。

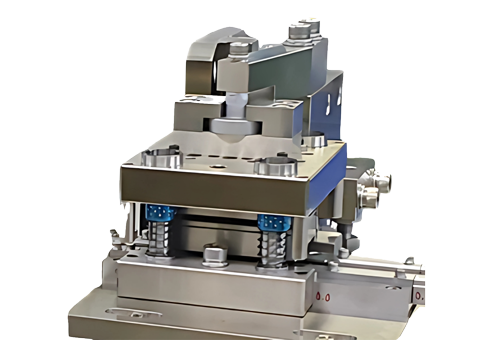

金型切断
加工後に残ったフープ残骸は自動で切断され、収納BOXへ落下します。これにより、作業効率を向上させるとともに、作業環境の整備をサポートします。

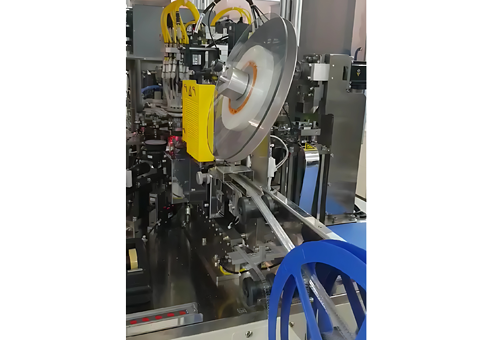

エンボステープ テーピング
本装置は、エンボステーピングに収納する仕様となっています。供給スパイラルおよび巻取りはシングル方式を採用しており、シンプルな構造で安定した供給と巻取りを実現します。なお、オートリールチェンジャーをご希望の場合は、別途対応いたします。
また、テープ画像検査についてはオプション対応となりますので、必要に応じてご相談ください。
製品概要
■ フルオート高速性
・Cycle-Time 0.25秒以下(UPH 14,000)
・BtoBコネクタ向け、高速・高効率処理上
・フープ工程は4個または6個の多数個取り
■ 高精度の一貫装置
・端子切断、電気検査、画像検査、エンボステーピングまで対応)
・端子・金具を図面仕様に合わせて精密切断
・導通検査・耐圧検査の両方に対応り
■ 6面画像による外観検査
・デバイス単体の6面検査&テーピング後のシール検査
・フルビジョン検査で高精度な品質管理
・フープ検査はオプション対応
・VISCO社のVISIONを基本採用(K社XGシリーズも使用可能)
製品仕様
・型式 AXIS-2000
・電源 AC220V 5kVA以下
・標準カメラ
・検査内容
・処理能力 0.25以下
・品種対応 標準で2種類
・サイズ パッケージ種類:BtoBコネクタ etc
外形寸法:1mm×3mm〜3mm×10mm

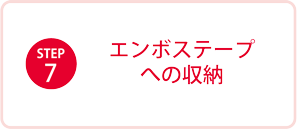

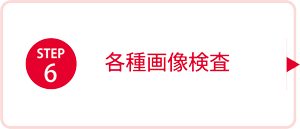

工程フロー Flow







各種オプション Option
様々なオプションをご用意しております。
